智能建筑综合布线系统解决方案

一、系统概述
   综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。

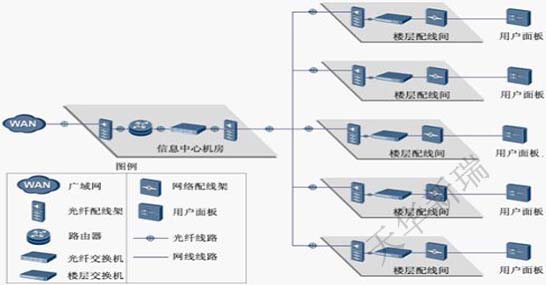

综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统和建筑群子系统构成。
PDS是一套综合的布线系统。PDS是针对计算机与通信的配线系统而设计的，这也就表明它可以满足各种不同的计算机与通信的要求。包括：
 1) 模拟与数字的语音系统
 2) 高速与低速的数据系统
 3) 传真机、图形终端、绘图仪等需要传输的图像资料
 4) 电话会议与安全监控系统的视频信号
 5) 传输VHF宽带视频信号
 6) 建筑物的安全报警和空调控制系统的传感器信号
二、系统设计原则
   综合布线系统应是开放的、模块化的系统体系，具备使用灵活性、管理简便、扩充方便等特点，并能保持其先进性。综合布线系统是整个信息系统的基础。综合布线的设计遵循以下原则：
　　*标准化 *先进性 *实用性 *灵活性 *兼容性 *安全可靠性 *可扩充性 *经济性
三、系统详细设计
3.1工作区子系统
   工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。
   工作区子系统的设计要点主要包括：
　 1、各工作区的信息组合端口，其中包括墙面插座、6类非屏蔽插座(单、双孔面板)信息点设于墙面。所有电信插座的面板应为86型单孔或双孔。
　 2、所有的电信插座应配有明显的、可方便互换的、永久的彩色标识，以区分插座用途。电信插座带有永久防尘门，以免在综合布线系统长达十几年的使用期限内因空气和潮湿导致布线系统链路性能的下降。
3.2水平区子系统
　 平布线子系统是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。水平布线子系统与干线子系统的区别在于：水平布线子系统总是处在一个楼层上，并端接在信息插座或区域布线的中转点上。一般来说，水平子系统的电缆数为4对双绞线，它们能支持大多数现代通信设备。在需要某些更高带宽应用时，可以采用光缆。
3.3主干区子系统
　 垂直干线子系统是指建筑物内从底层至顶层弱电间之间的线缆及配套设施组成的系统。该系统作为综合布线系统的骨干部分，包括数据主干和语音主干，分别采用光纤和大对数电缆，主要连接综合布线系统设备与管理子系统楼层分线箱。
3.4管理区子系统
　 管理子系统由交连、互连配线架、信息插座式配线架以及相关跳线组成。管理点为连接其它子系统提供连接手段。交连和互连允许你将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路。
3.5设备间子系
　 设备间子系统由设备间中的跳线电缆、适配器组成，它把中央主配线架与各种不同设备互连起来，网络设备和监控设备等与主配线架之间的连接等。通常该子系统设计与网络具体应用有关，相对独立于通用的结构布线系统。
