高清数字监控系统整体解决方案
高清网络监控系统介绍
高清百万像素网络摄像机是近年出来的监控领域的专业视频监控摄像机。通常采用标准h.264算法，录像分辨率达到720P（1280*720）或1080P（1920*1080）。基于标准H.264 Main Profile算法的百万像素网络摄像机一般采用500万像素的逐行扫描图像传感器，清晰度可以达到720TVL的广播级图像画质。
由于采用标准H.264压缩在相同码率下具有比MPEG-4倍增的画质，在同样的画面质量下，码率比MPEG-4大幅减少。由于高清百万像素网络摄像机不但清晰度高而且操作简便、易于安装，在很大程度上减少工程布线和施工成本，可以让CCTV网络无限延伸。
高清网络监控系统特点
网络数字化
在传统的远程图像监控系统中，通常是在监控点和监控中心之间敷设光缆作为传输通道，光缆两端接光端机作为视频信号转换设备，是“模转数”的过程，监控中心再通过编码将模拟信号编译成数字信号进行处理。基于这种传统方式，使得系统建设造价与网络使用费非常昂贵，而且系统维护和管理非常不方便！
高清网络数字摄像机采用的是数字信号传输，它将光信号转化为数字信号，然后由DSP进行图像压缩与处理，最后通过网络将数字压缩视频输出，数字摄像机在抗电磁干扰性、逐行扫描、画面分辨率方面都拥有传统模拟摄像机所不能比拟的优势。
高清网络数字摄像机从整个视频的采集、编码、传输全部采用数字化，通过网络传输能有效利用原有网络避免重复建设，可以即插即用，工程实施简便，系统扩充方便；其次，跨区域远程监控及为方便，特别是利用互联网，图像监控已经没有距离限制，而且图像清晰，稳定可靠；再者，图像的存储、检索十分安全、方便、可异地存储，多机备份存储以及快速非线性查找等。
高分辨率
分辨率是衡量监控系统性能的一个及重要指标。在监控行业中主要使用Qcif（176×144）、CIF（352×288）、HALF D1（704×288）、D1（704×576）720Ｐ（1280*720）1080P(1920*1080)等几种分辨率。高清监控系统分辨率必须为720Ｐ（1280*720）以上。实际应用中主要有720Ｐ（1280*720）/1080P(1920*1080)两种分辨率。个别厂家为推销自己的厂品把Full D1或4CIF宣传成高清。将Full D1级别的视频通过插值算法放大到720P，同样可以得到分辨率为1280×720的图像。其实Full D1或4CIF分辨率格式只有704×576 和720×576，远未达到高清标准。720P高清摄像机的水平解析度可以达到或超过720TVL，而插值算法得到的所谓720P图像水平解析度一般只有500多电视线。
高画质
数字高清摄像机的色彩比模拟摄像机更加逼真，模拟视频信号中的亮度信号与色度信号由于占用了相同的频带，在由视频采集芯片做梳状滤波(亮色分离)时，很难将色度与亮度信号彻底分离，导致画面出现杂色斑点与色渗透现象，而数字高清摄像机则没有这个烦恼，色彩更加的逼真、更加富有层次感、画面饱和度更佳。
采用标准H.264算法
H.264是国际标准化组织（ISO）和国际电信联盟（ITU）共同提出的继MPEG4之后的新一代数字视频压缩格式，它即保留了以往压缩技术的优点和精华又具有其他压缩技术无法比拟的许多优点。
1．低码流：和MPEG2和MPEG4 ASP等压缩技术相比，在同等图像质量下，采用H.264技术压缩后的数据量只有MPEG2的1/8，MPEG4的1/3。 显然，H.264压缩技术的采用将大大节省用户的下载时间和数据流量收费。
2．高质量的图像：H.264能提供连续、流畅的高质量图像
3．容错能力强：H.264提供了解决在不稳定网络环境下容易发生的丢包等错误的必要工具。
4．网络适应性强：H.264提供了网络抽象层（Network Abstraction Layer）, 使得H.264的文件能容易地在不同网络上传输（例如互联网，CDMA，GPRS，WCDMA，CDMA2000等）。
高清网络监控系统的技术优势
◆网络化，可多人同时上网，监看不受时间、地点限制
◆语音和视频数字化，画质清晰且压缩比高，已经远远的超越了一般传统CCTV 所摄影的画面品质
◆监控功能强大，并可以集成辨识、搜索、追踪等科技
◆录像文件管理及储存容易，可同时异地备份
◆安装容易，可放置在任何地方 (无线网络传输或PoE供电)
◆网络基础建设成熟，无需增加额外的布线成本，大幅降低成本
◆操作简单，扩充及整合性高
◆系统稳定，容易更新及升级
◆广泛应用于民生，商业及研究等用途
◆与 3G 手机结合，简单建构移动远程监控系统
◆逐行扫描终结模拟摄像机的隔行扫描不清晰
◆支持PoE供电，有效节约供电成本
◆百万像素分辨率比模拟视频看得更清
◆可将智能分析集成到前端降低了对后端设备性能要求
◆通过网络控制PTZ
◆通过网络双向音频交流
◆通过网络控制报警输入输出
◆数字视频可加密传输比模拟视频更安全
◆数字视频通过IP网络传输更灵活距离更远更经济实用
◆数字化后避免多次模数转换降低图像质量
◆全数字化可选用开放标准的服务器硬件，具有更低的总体拥有成本优势
启卓高清网络监控系统方案介绍

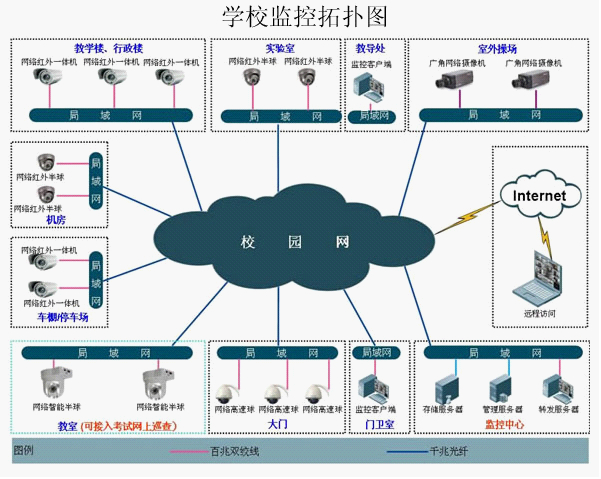

系统整体部署：
视频传输设计
网络摄像机的传输比较容易主要利用以太网络，只要网络能访问的地方就可以直接连接网络摄像机，接通常每路监控视频码流按2M计算带宽。由于我公司高清网络摄像机采用了H264压缩标准，在低码流下也可以获得较好的图像质量，所以在网络条件受限制的情况下，也可以采用３Ｇ、ADSL等上行速率512K/S以上的方式进行视频传输。
局域网传输
局域网传输是网络摄像机的主要传输方式，摄像机只要通过局域网接入网络就可以通过网内的任意一台电脑终端进行图像集中监控，集中管理，报警联动等功能。
WIFI无线传输
在不方便施工布线的地方可以采用无线传输的方式，无线传输通常和有线传输结合使用，作为有线传输的一种弥补或扩充。
广域网远程监控：
在有多处场所需要监控，而又没有通过专网链接的情况下，我们通过ADSL就可以实现远程集中监控。通过互联网，安装了摄像机客户端的用户轻松实现远程监控。在线连接，前端摄像机和远程监控端保持在线连接，节省带宽，一条ADSL线路可以通过切换可以实现多路视频在线监控。
存储回放设计
图像的记录功能是闭路监控系统的重要环节，对安全管理非常重要，在小型系统（100路以下）可以采用一个存储中心进行集中存储，在大型监控系统中（100路以上）为减少网络压力，降低对网络的指标要求建议采用多分控中心分组存储存储方式。在中心主要针对报警点进行录像或人工选择性集中存储的方式。不管采用哪种存储方式，都可以通过网内任意一台终端根据权限对所有的监控点录像文件进行查询回放等操作。
储存设备可以根据要求采用普通PC机、专业存储服务器、专业磁盘阵列等。存储容量可以无限扩充。储存容量计算公式：以1M码流，15天，150路为例计算所需容量。则存储容量为1M/8*3600秒*24小时*15天*100路＝16.2T
监控管理中心
监控管理中心主要对全网设备进行管理，视频浏览，回放；主要对监控平台的统一控制、资源统一调度和管理，包括成业务调度、系统级联等功能；完成设备的入网、配置和管理，并进行前端的接入认证、调度和管理；完成视频流接入认证和鉴权。为系统管理的监控设备提供报警接收转发服务。在大型监控系统中一般可以根据需要除设置总监控中心外，还可以设置多个分控中心。
